蝶型曝气器

蝶型曝气器
发布时间:2019-07-26   查看次数:199

射流器的系统描述、工作原理

整个系统主要由射流曝气器、循环水泵鼓风机组成。该曝气装置将由循环水泵输送液体,经由液体管、内喷嘴到喷嘴混合室与空气管所压送的空气混合均匀后,呈喷射流经外喷嘴水平射出。为达循环水与空气的均匀供应和混合,以提高曝气的效率,因此特别设计液体管与空气管分开,而且每一空气支管单独与每一组喷嘴配合连接。

射流曝气系统的传氧机理最大量高动能的气、液两相流同时从一系列复合嘴喷混合、喷射、释放,形成微小气泡的扩散过程。即高速动力液流从内喷嘴喷射释放,低压空气流在内、外喷嘴复合叠套形成的腔体内被高速液流不断剪切,二者迅速剧烈混合;高动能、高溶氧的气液两相体从外喷嘴高速喷射释放到液体空间(曝气池混合液),并将周围液体夹裹卷入扩散混合区域,形成大量微小气泡从池底垂直上升至曝气池表面,从而达到传氧与混合搅拌的双重效果。

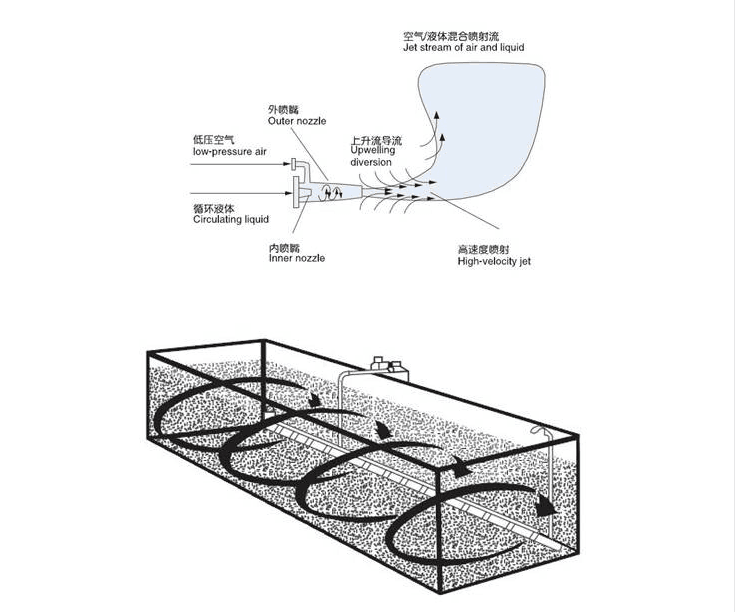

射流曝气装置喷嘴的作用原理如下图:


射流式曝气系统的优点

1、高传氧效率;

2、水中无运转配件;

3、适用于变动的水位;

4、低动力消耗;

5、可分开控制氧量的传输及搅拌;

6、使用于深层曝气及高MLSS的场合,相对于其他曝气系统所需的反应池容积较小,节省空间;

7、可选用抗腐蚀、耐磨、防结垢材质;

8、系统简单,安装费用低;

9、大通道式设计,从根本上解决了堵塞问题;

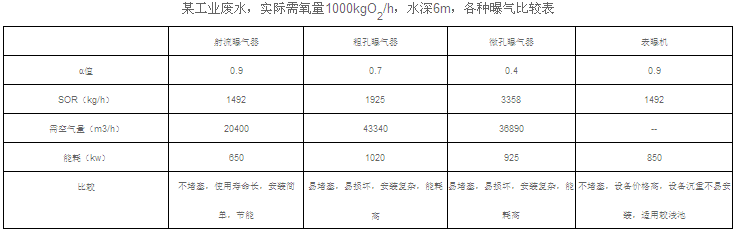

与其它曝气方式的比较

      常规曝气系统的性能检测都是以清水为介质进行的,所测的氧转移率排序一般为:膜片式微孔>射流>表曝。但在实际的活性污泥系统(含氧化沟)中应用却可以发现以下现象:1、射流曝气的能耗水平略低于微孔曝气;2、射流曝气生化系统的活性污泥沉降性好、污泥活性好、不易发生污泥膨胀。这主要是射流存在一个剧烈气液紊流混合过程,“溶气”和“污泥切割”作用,压缩溶气可以使空气中的氧迅速以压缩溶解的方式进入水体,迅速为微生物所利用;污泥切割则可以实现活性污泥颗粒的内部更新,使活性污泥的均一性提高,同时增大菌胶团凝聚力,大幅度提高污泥的健康程度。


本公司射流曝气器特点

1、喷嘴角度优化

      根据使用场合条件的情况,可调整喷嘴形式以满足单纯搅拌充氧、推流充氧、单纯推流三种需求的喷嘴组合,达到最优的设计。

2、材质

      本公司射流曝气器在传统的不锈钢、PVC、PP、玻璃钢材质的基础上,自主研发的尼龙66与玻璃钢复合材质,较其他射流曝气器具有阻力损失更小,耐磨损能力更强,使用寿命更长等特点。

3、固定方式

      采用玻璃钢和尼龙相结合的支撑架固定方式,确保与污水接触部门无任何金属材料,最大程度避免了腐蚀。支撑架可根据水池施工情况在安装的时候随意调整高度保证整个曝气器水平。

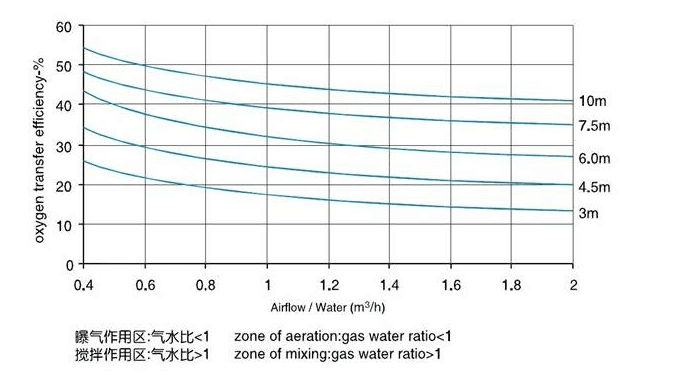

                                                                                            溶氧效率曲线



射流式曝气系统的应用范围

1、制浆造纸工业废水生物处理;

2、印染废水生物处理;

3、纺织工业废水生物处理:

4、皮革废水生物处理;

5、制糖废水生物处理;

6、啤酒废水生物处理;

7、化工废水生物处理;

8、城市生活污水生物处理;

9、其他有机工业废水生物处理等
