一：用途

SZX型垂架式中心传动刮泥机适用于中心进水，周边出水，中心排泥的中大型池径的辅流式沉淀池，主要用于城镇污水处理厂二次沉淀池的排泥。

二：结构及工作原理

该设备采用中心传动、垂架式，污水从进水管流入导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心竖架旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心积泥槽后，靠池内净水压由排泥管排出池外，水面的浮渣通过撇渣装置撇向池边，再由刮渣把挂进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出；

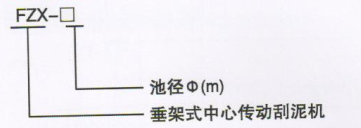

三、型号说明

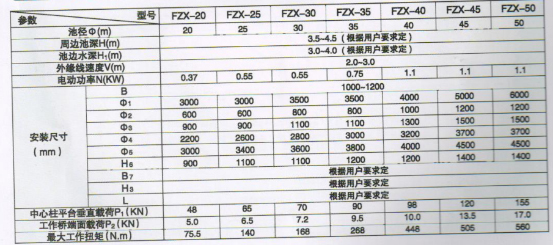

四、主要技术参数和安装尺寸

五、主要特点

1.工作桥采用半桥式，其材质可采用碳钢或不锈钢结构；

2.驱动装置采用斜齿轮减速机与蜗轮减速机相结合，保证输出扭矩及转速，传动效果高；

3.减速机内设有过力扭矩保护装置，运转安全可靠；

4.设备操作简单，可直接就地/远程控制设备的运行。

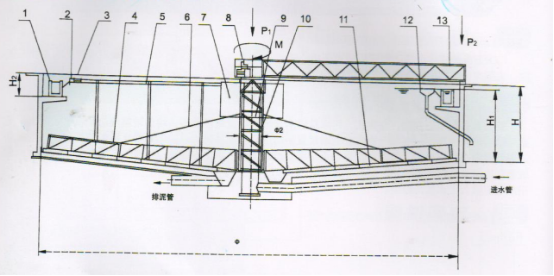

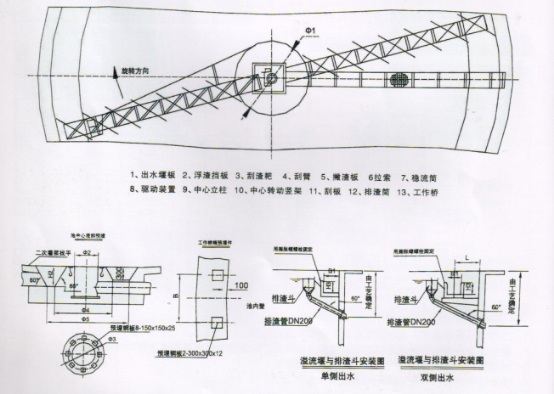

六、外形安装尺寸图
