一、用途

SZB型周边传动刮泥机适用于中心进水、周边出水、中心排泥的中、大型池径的辐流式沉淀池；主要用于城镇污水处理厂初沉池内排泥，该设备于2002年取得建设部科技成果推广项目证书。

二、结构及工作原理

该设备采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置驱动工作架桥沿周边旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后，靠池内静水压由排泥管排出池外，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙把刮进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。

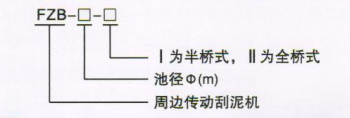

三、型号说明

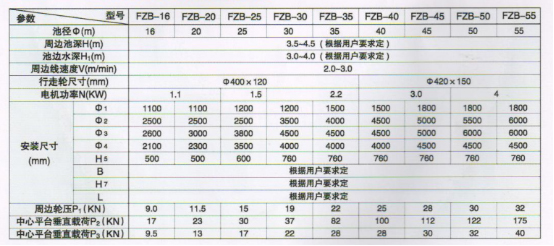

四、主要技术参数和安装尺寸

五、主要特点：

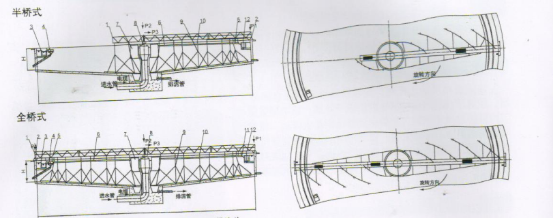

1.工作桥可采用半桥式或全桥式，其材质可采用碳钢、不锈钢或铝合金等；

2.驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动，结构紧凑，机械效率较高；

3.刮板以对数螺旋线轨迹集泥，连续性好、集泥的效率较高；

4.当池底坡度为1:10，可减小刮泥时的阻力；

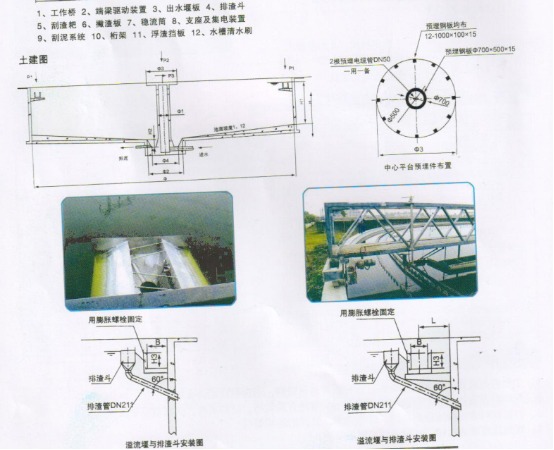

六、外形安装尺寸图
