一、产品用途

SFL型回转式固液分离机（也称回转式格删除污机），它是一种先进的水处理固液分离设备，主要用于城镇污水处理厂、住宅小区污水预处理装置、市政雨污水泵站、自来水厂和电厂冷却水等进水口，该设备也广泛应用于纺织、印染、食品、水产、造纸、酿酒、屠宰、制革等各行业的水处理工程，是水处理行业中理想的固液分离设备。

二、结构及工作原理

该设备采用回转式，由一种特殊形状的梨形耙齿按一定的装配顺序的数量排列在横轴上，组成耙齿链，根据过水流量，装配成不同的间隙，安装在泵站或水处理系统的入口处，当驱动装置带动耙齿链自下向上运动时，水中的杂物被耙齿链捞起，液体则在栅隙中流过，设备转动到上部顶点后，耙齿链改变运行方向，由上向下运动，物料依靠自重从耙齿上自行脱落，当耙齿从反面转到设备底部时，又开始另一循环往复的连续运行，从而不断的从水中清捞杂物，达到固液分离的目的。

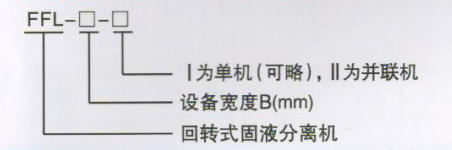

三、型号说明

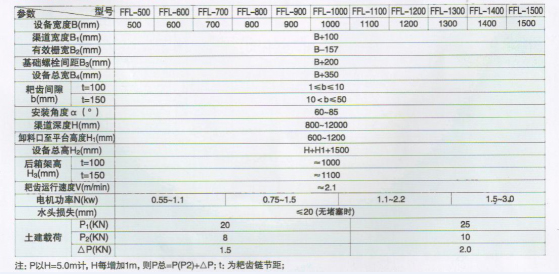

四、主要技术参数和安装尺寸

五、主要特点

1.驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动，噪声低、结构紧凑、运行平稳等特点；

2.机架位整体框架结构，刚性强，安装简便、日常维修工作量少；

3.耙齿规格两种，粗格栅耙齿节距t=150mm耙齿节距，细格栅耙齿节距t=100mm；

4.设备操作简便，可直接就地/远程控制设备的运行；

5.为防止意外过载，设有机械剪切销和过电流双重保护，是设备运行安全可靠；

6.当设备宽大于等于1500mm时，为保证设备的整体强度，将采用并联机的形式。

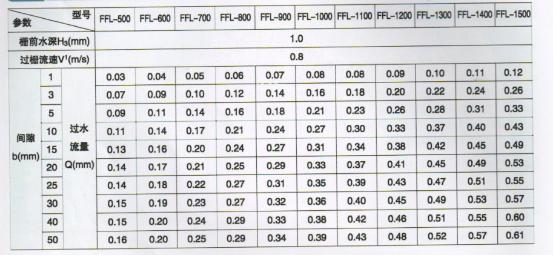

六、过水流量表

七、外形安装尺寸图

1.机架 2.检修孔盖板 3.牵引链 4.导向装置 5.电机设置 6.驱动装置 7.耙齿 8.两侧挡板 9.底部挡板
